ZXW8025+ZX8803无线充方案

 ■概述：

ZXW8025是卓芯微针对无线充开发的一款集信号解码、功率控制、异物检测、过流过压过温保护功能于一体的无线充电管理方案。ZXW8025参考设计基于WPC 1.2.4规范中的A11设计。所有设计参数与A11规范中规定参数一致。并且已经通过了WPC BPP（5W）。而且方案可以兼容三星10W无线充电协议、支持苹果手机（iPhone8、X）7.5W充电，对三星手机实现快速充电。ZXW8025支持多种功率控制方式，完整涵盖无线充电各种发射类型。可针对产品特殊规格调整软件参数并搭配外部零件实现产品差异化设计。

■特点：

◆ 高集成度，精简的外围元器件

◆ 方案已经通过WPC 1.2.4 BPP认证

◆ 双解码模块，高抗干扰能力,高可靠性

◆ 可靠的异物检测功能

◆ 支持调频、调相、调占空比多种功率方式，无线充电各种发射类型

◆ 支持内部HIRC和外部晶振两种工作模式，满足不同定位产品

◆ 支持呼吸灯效果的灯光控制

◆ 丰富的I/O资源，可应用于特殊规格的差异化产品

◆ 提供可自定义的私有通信协议，满足定制产品需求

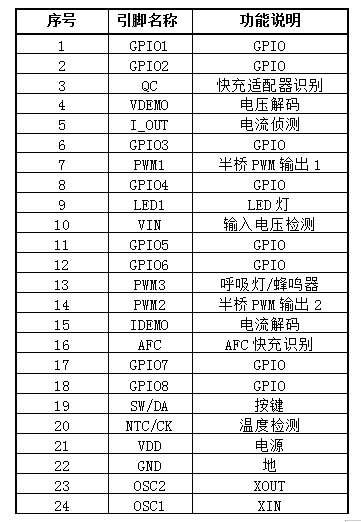

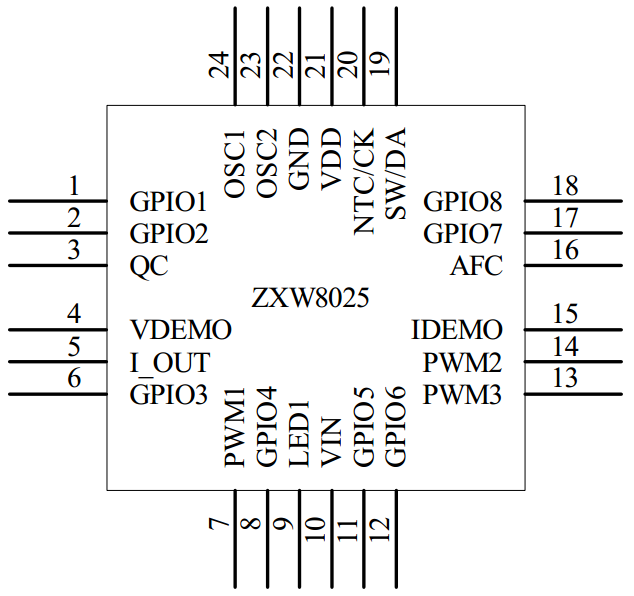

■引脚排列图：

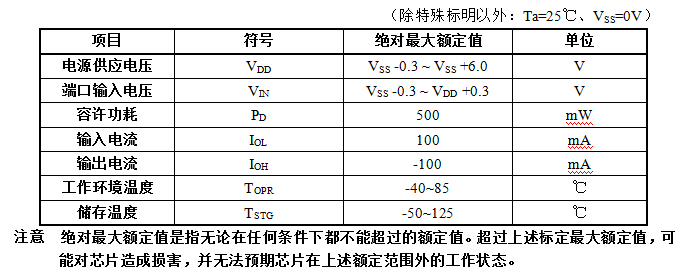

■极限参数：

■功能说明：

◆ 开机自动识别适配器类型：

    a.若使用普通 5V适配器，则工作在普通  5W模式；

    b.若使用 QC快充适配器(推荐)，则允许三星和苹果手机进入无线快充模式;

c.若直接使用 9V电源供电，也允许三星和苹果手机进入无线快充模式；

d.不建议使用其他电压直接供电，可能导致异物检测功能异常。

◆ 自动检测设备，检测到无线充电设备置入，自动开启充电

◆ 异物检测功能，支持异物检测功能。检测到异物停止充电并报警

◆ 过温检测，检测温度高于 47±3℃，停止充电并报警

◆ 过压检测，输入电压高于 10V，停止充电并报警

◆ 限流功能，输入电流超过 1.5A，停止增加功率输出

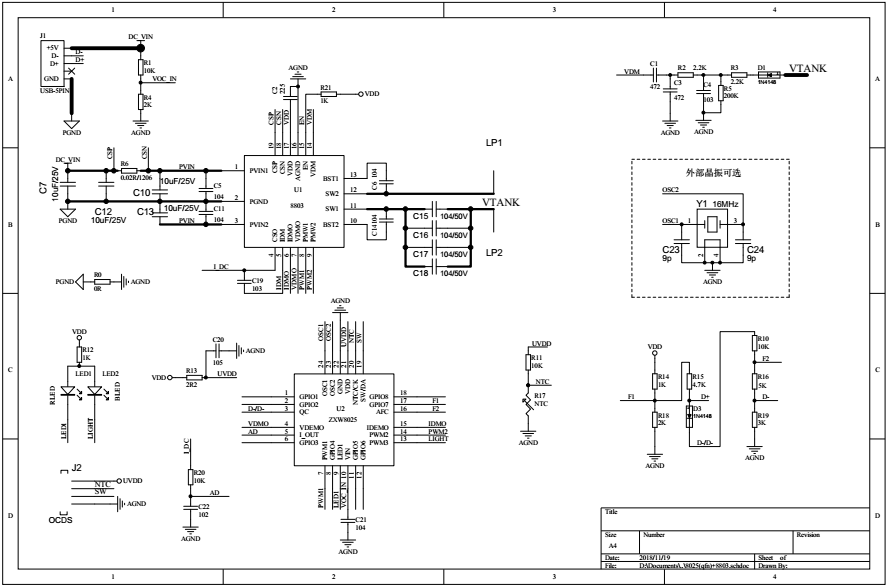

■应用电路：


◆PCBLAYOUT注意事项

•  ZXW8025周围线路尽量靠近IC摆放

•  TX发射线路功率回路尽可能短，走线尽可能宽

•  主控MCU线路地和TX发射线路地分开

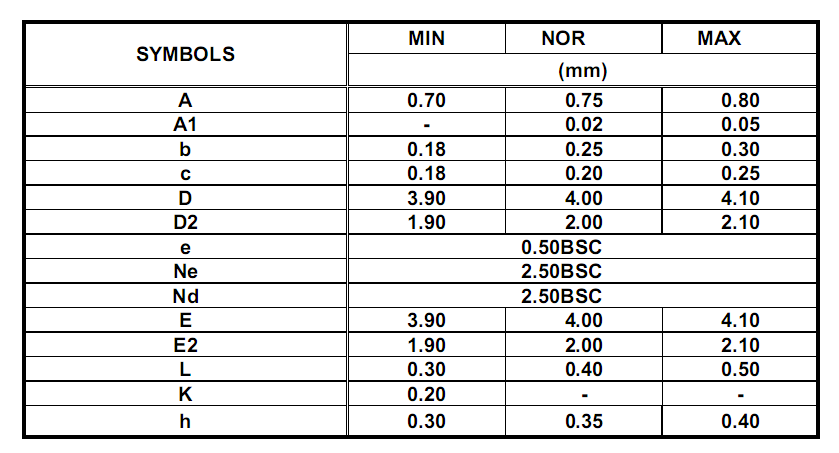

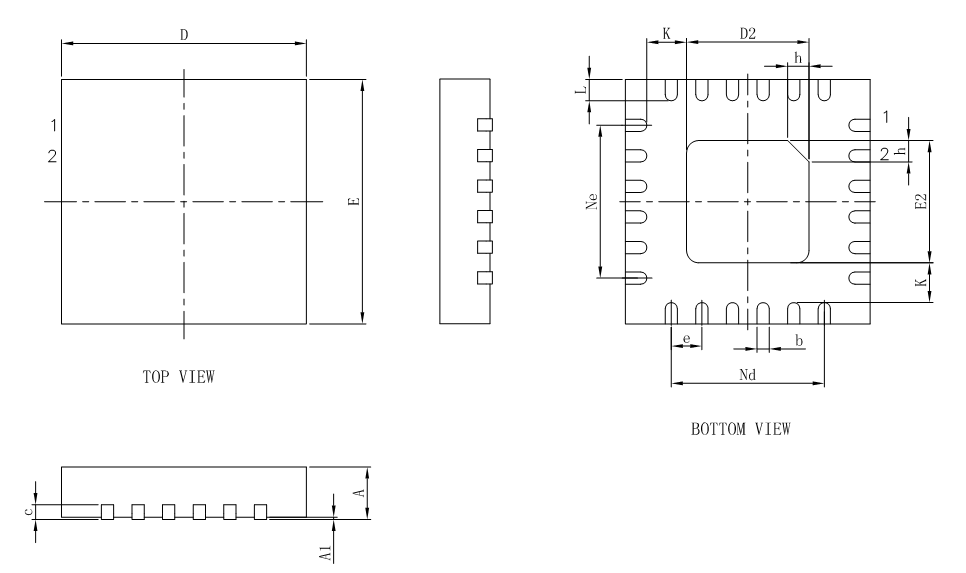

■封装信息：

  24QFN 封装尺寸
